Roți disc pentru bandaj aplicat


Material

 Oțel electric din mărcile de oțel C1, C2 și C3 cu compoziția chimică și caracteristicile mecanice conform fișei UIC 812-1

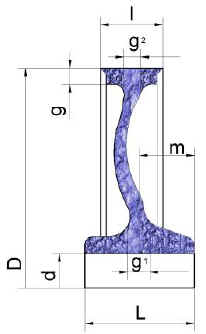

Dimensiuni, abateri limită și masa roții disc în stare brută Download Drawing

Mărimea roții disc

Dimensiuni și abateri limită [mm]

 Masa [Kg/pcs]
D +12/0 d 0/-10 L +10/-2 m +7/-3 I +8/-2 g +6/0 g1 +10/-2 g2 +10/-2 n
1 780 115 220 120 102 35 37 25 20 max. 234
2 860 155 230 125 102 38 40 26 20 max. 255
3 710 165 220 130 110 40 35 25 9 max. 245
4 860 155 230 125 102 38 40 26 20 max. 310
Note: Funcție de

Condiții de formă
Ovalitatea suprafeței cilindrice a obezii max. 2 mm
Abaterea de concentricitate a suprafeței interioare a obezii față de suprafața exterioară a butucului max. 4 mm
Decalare între axa obezii și axa membranei în zona de racordare cu obada max. 5 mm

Stare de livrare, livrare
Stare de livrare Livrare
Brut laminate și netratate termic Neambalate și neprotejate împotriva coroziunii
Brut laminate și normalizate (N)
